6-3: Опции |
|
Часть 6: РАСШИРЕННОЕ РЕДАКТИРОВАНИЕ
|
|
6-3: Опции |
|
В Electric много команд,
которые устанавливают опции. Эти команды
подгоняют систему под ваши нужды. Вот
список команд, которые устанавливают
опции, со ссылками на них:
|
File menu: |
Library Options [3-9], CIF Options, GDS Options, EDIF Options, DEF Options, CDL Options, DXF Options (IO Options submenu) [7-3] |
|
|
Print Options [4-9] |
|
Edit menu: |
New Node Options [6-2] |
|
|
Selection Options (Selection submenu) [2-1] |
|
Facet menu: |
Facet Options [3-7] |
|
Arc menu: |
New Arc Options [5-5] |
|
Export menu: |
Port and Export Display Options [3-6] |
|
View menu: |
Frame Options [7-6] |
|
|
Icon Options [3-12] |
|
Windows menu: |
Grid Options [4-7] |
|
|
Alignment Options [4-7] |
|
|
Layer Visibility [4-5] |
|
|
Color Options (a submenu) [4-6] |
|
|
Layer Display Options [4-6] |
|
|
Text Options [6-8] |
|
|
3D Options (3D Display submenu) [4-11] |
|
|
Messages Window Location [4-2] |
|
Info menu: |
General Options (User Interface submenu) [9-1] |
|
|
Quick Key Options (User Interface submenu) [1-9] |
|
Technology menu: |
Technology Options [7-1] |
|
|
Change Units [7-2] |
|
Tools menu: |
DRC Options, DRC Rules (DRC submenu) [9-2] |
|
|
Simulation Options (Simulation (Built-in) submenu) [10-2] |
|
|
Spice Options (Simulation (SPICE) submenu) [9-4] |
|
|
Verilog Options (Simulation (Verilog) submenu) [9-4] |
|
|
FastHenry Options (Simulation (Others) submenu) [9-4] |
|
|
ERC Options (ERC submenu) [9-3] |
|
|
NCC Control and Options (Network submenu) [9-6] |
|
|
Network Options (Network submenu) [6-9] |
|
|
Logical Effort Options (Logical Effort submenu) [9-12] |
|
|
Routing Options (Routing submenu) [9-5] |
|
|
VHDL Options (VHDL submenu) [9-10] |
|
|
Silicon Compiler Options (Silicon Compiler submenu) [9-9] |
|
|
Compaction Options (Compaction submenu) [9-11] |
|
|
Java Options [11-1] |
Эти опции запоминаются в файле, называемом "electricoptions.elib" в вашей директории "lib" (на UNIX, файл запоминается в "~/.electricoptions.elib"). Удаление этого файла приведет к тому, что ваши опции вернутся к предустановленным значениям Electric.
Опции сохраняются при выходе из Electric. Для сохранения опций до этого используйте субкоманду Save Options Now команды Option Control меню Info.
|

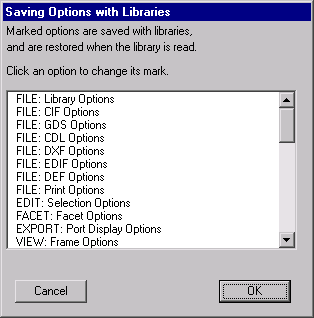

Бывают моменты, когда вам хочется сохранить опции с библиотекой. Например, библиотекой стандартных ячеек, разработанных для опций Silicon Compiler, и вы хотите сохранить опции Silicon Compiler в ней, так чтобы пользователь библиотеки мог получить правильный набор опций. Для запроса сохранения набора установок опций с текущей библиотекой используйте субкоманду Saving Options With Libraries... команды Option Control меню Info. Выберите опции, которые вы хотите сохранить, а затем сохраните библиотеку. Когда эта библиотека будет прочитана, опции в ней перепишут текущие установки. |
|
|
|
|
|
|
|
