Часть 4: ДИСПЛЕЙ

Чтобы получить бумажную копию содержимого текущего окна, используйте команду Print... меню File. В UNIX эта команда создает временный PostScript файл, который затем отправляется на принтер.

На Macintosh и в Windows образ выбранной схемы может быть получен командой Copy меню Edit. Эта команда копирует подсвеченную цепь в буфер обмена, который затем может быть вставлен в большинство чертежных приложений и текстовых процессоров.

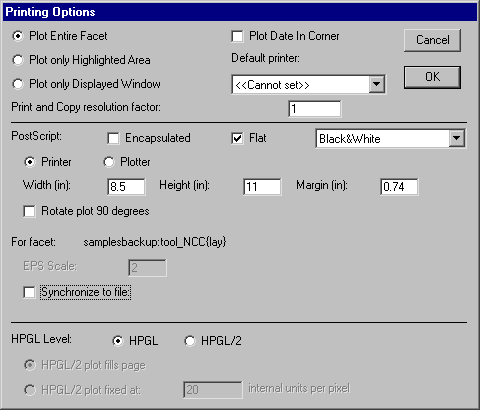

В Windows разрешение печати и копирования может управляться установками "Print and Copy resolution factor" в диалоге Print Options..., показанном ниже. Изменение этого фактора c 1 до 2 приводит к удвоению детальности по каждой оси, а образ становится в 4 раза больше.

В качестве альтернативы печати вы можете задать PostScript или HPGL файлы. Эти файлы описывают электрическую схему графически, и могут быть распечатаны или вставлены в другие документы. Чтобы получить PostScript, используйте субкоманду PostScript команды Export меню File. Для получения HPGL используйте субкоманду HPGL.

Есть множество опций PostScript.

• Флажок "Encapsulated" приведет к тому, что вывод PostScript будет доступен для вставки в другие документы. Для инкапсуляции PostScript возможно также определить для каждого фасета используемый масштаб.

• Флажок "Flat" (установлен по умолчанию) приводит к тому, что вся графика будет описана в PostScript файле без использования структуры схемы. Для очень сложных образов (таких, как полный чертеж чипа) этим может создаваться очень большой файл PostScript. Если вы сбросите флажок "Flat", тогда структура вашей схемы будет использоваться при создании иерархического файла PostScript. Это дает преимущество в уменьшении размеров и быстроте генерации, но имеет недостаток - результирующий PostScript может не подходить к памяти принтера. Происходит это по причине того, что иерархический PostScript - это код, который должен быть поддержан, тогда как однородная (flat) графика может читаться и затем отправляться на принтер. Если принтер выбегает из "Virtual Memory (виртуальной памяти)" при выполнении иерархического PostScript, вы должны будете использовать опцию "flat".

• Есть три выбора цвета: "Black&White (черный и белый)", которая использует штриховой шаблон для слоев; "Color", который использует сплошной цвет при появлении на экране, но не поддерживает перекрывание (поскольку PostScript не поддерживает перекрывание слоев); и "Color Stippled", который использует цветной штриховой шаблон для лучшего перекрывания.

• Вы можете определить размер страницы (выберите "Printer" для устройства, которое печатает на отдельном листе бумаги, и "Plotter" для устройства, печатающего на непрерывном рулоне бумаги). Поле "Margin" - это величина белого поля, остающегося по сторонам. Все размеры полей "Height", "Width" и "Margin" даются в дюймах.

• Вы можете выбрать поворот образа на 90 градусов, так чтобы он лучше заполнял страницу.

• Вы можете запросить, чтобы PostScript файлы были синхронизированы с текущим фасетом. Выбрав "Synchronize to file", вы получите запрос на имя файла, который сохраняется с текущим фасетом. Когда бы вы ни записывали любой PostScript, Electric проверяет все синхронизированные фасеты на предмет их новизны по сравнению с ассоциированным файлом на диске. Если они новее, файлы регенерируются. Таким образом, вы можете определить PostScript файлы для многих разных фасет в библиотеке, и. когда генерируется PostScript, все эти файлы будут должным образом обновлены, чтобы правильно отображать состояние разработки.

Для HPGL вы можете выбрать версию, которую намерены генерировать (HPGL или HPGL/2). Если вы выбираете HPGL/2, вы можете определить масштаб чертежа.
