4-11: 3D отображение |
|
Часть 4: ДИСПЛЕЙ
|
|
4-11: 3D отображение |
|
|
|
В Electric есть возможность увидеть интегральную схему в 3х измерениях, что дает более полное понимание взаимодействия между слоями. При 3D отображении вы можете поворачивать, масштабировать и панорамировать образ, чтобы получить наилучшее изображение. Однако в 3D режиме вы лишены возможности продолжить редактирование цепи. |

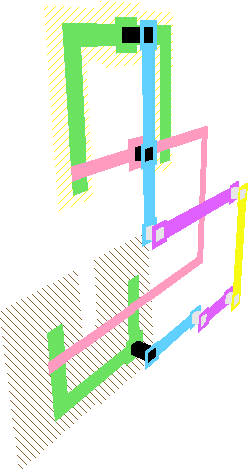

Чтобы увидеть цепь в 3D, используйте субкоманду View in 3 Dimensions команды 3D Display меню Windows. Цепь отображается в 3D, а движение мышки приводит к вращению цепи.
Для оптимального обзора 3D цепь должна быть отцентрирована в окне до вызова команды View in 3 Dimensions. Также окно не должно быть частичным (без разбиения).
Помимо вращения вы можете панорамировать, масштабировать (zoom) и крутить 3D отображение. Для переключения этих опций используйте субкоманды Pan View Point, Zoom View Point и Twist View Point (и используйте Rotate View Point для поворотов). Эти четыре режима отображения могут также вызываться простым нажатием клавиш "p", "z", "t" и "r".
Для возврата к 2х-мерному виду используйте субкоманду View in 2 Dimensions.
|

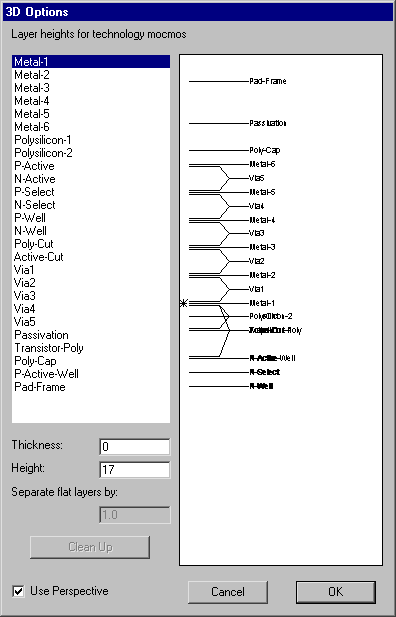

В левой части диалога есть список слоев в текущей технологии. В правой - краевой вид чипа, показывающий, какие слои находятся один над другим. Вы можете выбрать слой щелчком по любой из сторон диалога. Текущий выбранный слой подсвечивается в списке слева и отмечается звездочкой в правом окне. После выбора вы можете перетащить
слои к желаемой высоте (справа) или
впечатать значение высоты (слева).
Вы также можете задать толщину слоя,
впечатав значение в поле (обычно только
контакты имеют толщину, поскольку
проходят между слоями). И, наконец, вы
можете выбрать, будет или нет отображение
перспективным. Клавиша "Clean Up" и
разделы разделения плоскостей слоев
в настоящее время не работают. |
|
|
|
|
|
|
|
