Технология Schematic позволяет вам осуществлять разработку с использованием цифровых компонент. Для перехода к этой технологии используйте команду Change Current Technology... меню Technology и выбор "schematic, digital".
|
|

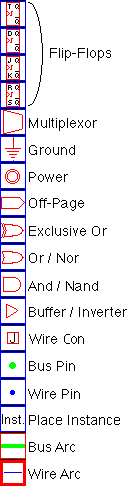

Есть две дуги в технологии Schematic: провод (синяя) и шина (зеленая). Эти дуги могут быть нарисованы под углом 45 градусов. Одна, обычно называемая шиной с именем массива (например, "insig[0:7]"), затем использует имена проводов со скалярными именами (например, "insig[1]"). См. раздел 6-9 об именовании шин. Чтобы сделать физическое соединение провода и шины, вывод шины может соединяться с каждым проводом, работая как ответвитель. Дополнительно узел Wire Con соединяет провода с шинами, или соединяет шины разной ширины, повторяя направленную сторону так, чтобы сделать ее такой же ширины, как и более широкая. Используйте субкоманду Rip Bus Signals команды Network меню Tools для автоматического добавления ответвлений к шине. Цифровые схемы строятся с помощью узлов And, Or, Xor, Buffer, Multiplexor и Flip-Flop, которые появляются в компонентном меню. Прикрепление дуг к этим компонентам и использование их инверсии (командой Negated меню Arc) превращает их в NAND, NOR, Inverter и многие другие специализированные компоненты. Заметьте, что размер инверсных пузырьков может управляться командой Technology Options... меню Technology и установкой значения "Negating Bubble Size" в разделе "Schematics". |
Узлы And, Or и Xor могут принимать любое количество входящих соединений (слева), так что требуют некоторого внимания при соединении. Левая сторона имеет один большой порт ввода, который допускает произвольное количество соединений. В начальный момент провода могут прикрепляться только к трем местам ввода, расположенным равномерно по левой стороне. Однако, когда все три места присоединены, узел автоматически расширяется, добавляя дополнительное пространство вдоль стороны для новых дуг. Узел Multiplexor также имеет порт переменного размера слева.
Для правильного подключения входов к And, Or, Xor или Multiplexor узлу очень важно положение курсора, определяющего, какое место используется на левой стороне. Если дуги присоединяются в неправильном месте, попробуйте присоединить больше дуг, пока одна из них не появится справа, после чего удалите все ненужные.

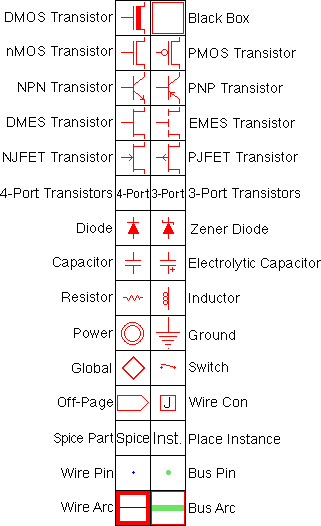

Для разработки аналоговых схем используйте команду Change Current Technology... меню Technology с последующим выбором "schematic, analog". Меню компонент предоставит выбор узлов для аналоговых схем. Даже без переключения к этой технологии аналоговые компоненты всегда доступны с помощью команд New Analog Part и New SPICE Part меню Edit.
|
|
Аналоговые узлы могут иметь на них значения, устанавливаемые пользователем. Когда узел создается, вам будет предложено задать подходящее значение. Транзисторы могут быть 3х-портовые и 4х-портовые (со смещением - bias), и переключаются элементами "3-Port" и "4-Port". Узел Switch может иметь произвольное количество контактов (poles). Просто перемещайтесь вдоль линии контактов и их количество будет возрастать. Чтобы сделать это, используйте команду Size меню Edit. Элемент "Spice" представляет всплывающее меню Spice частей (то же самое, что предоставляется командой New SPICE Part). Больше информации об использовании этих элементов вы можете найти в разделе 9-4. Элемент "Inst." представляет всплывающее меню всех образцов фасет. Узел "Global" определяет глобальные имена сигналов, которые занимают все уровни иерархии (см. раздел 6-9). |
Некоторые команды, которые анализируют цепи схемы, нуждаются в знании того, какая технология компоновки будет использована при производстве разработки. Например, когда генерируется SPICE из schematic, необходимо знать размеры и пассивные элементы, ассоциированные с реальной цепью. Для задания технологии компоновки использования цепей схемы примените команду Technology Options... меню Technology и установите поле "Use Lambda values from this Technology (использовать значения лямбда из этой технологии)".
Многостраничные схемы обеспечиваются в Electric различными представлениями для каждой страницы. Таким образом, вы можете получить фасеты, названные "Timer{p1}" и "Timer{p2}", являющиеся страницами 1 и 2 схемы Timer. Для создания этих фасет используйте команду Edit Multi-page Schematic View... меню Views.
|

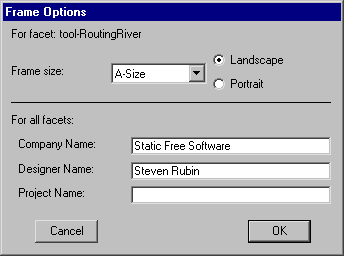

В качестве графической помощи разработке схем в фасетах могут отображаться конструкции. Конструкции размеров "Half-A", "A", "B", "C", "D" и "E" доступны и в альбомной, и в книжной ориентации командой Frame Options... меню View. В можете также ввести дополнительную информацию, которая появится внизу справа в конструкции (frame). |
|
|
|
|
|
|
|
