Часть 7: ОКРУЖЕНИЕ РАЗРАБОТКИ

Технология MOSIS CMOS описывает масштабируемый процесс CMOS, который создан MOSIS project Университета Южной Калифорнии (University of Southern California). Для получения этой технологии используйте команду Change Current Technology... меню Technology и выберите "mocmossub".

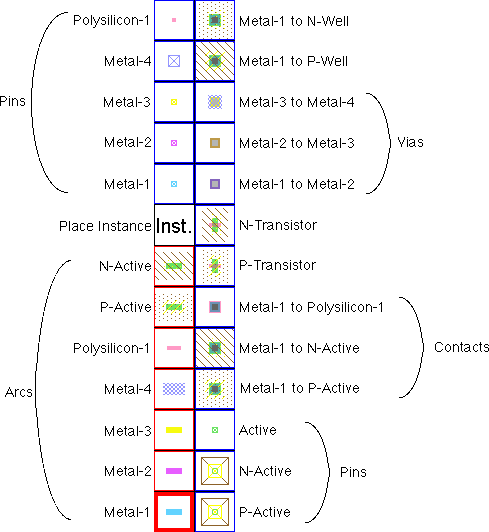

Эта технология определяет до 4 слоев металла (показанных здесь), но может быть также изменена с тем, чтобы ее использовать в любом со 2 по 6 слои металл. Она также имеет 1 слой поликремния, но может быть изменена для использования 2х. Технология может также быть установлена, чтобы использовать либо стандартные правила (SCMOS), субмикронные правила или более глубокие правила. Вы можете выбрать, будут ли позволены многоярусные сквозные отверстия, и будут или нет использованы альтернативные правила контактов. Все это осуществляется командой Technology Options... меню Technology.

Технология MOSIS CMOS также имеет масштабируемый узел транзистора, который может быть параметризован для получение различной ширины. Эти транзисторы не допустимы по умолчанию, установите "Show Scalable transistors (показывать масштабируемые транзисторы)" в диалоге Technology Options... для того, чтобы увидеть их. Масштабируемые транзисторы имеют контакты, встроенные в них. После создания и масштабирования их максимальная ширина будет отображена. Однако добавлением атрибута "width" они могут произвольно уменьшаться. Заметьте, что порты остаются в тех же положениях независимо от ширины, таким образом позволяя масштабировать их без влияния на ограничения.

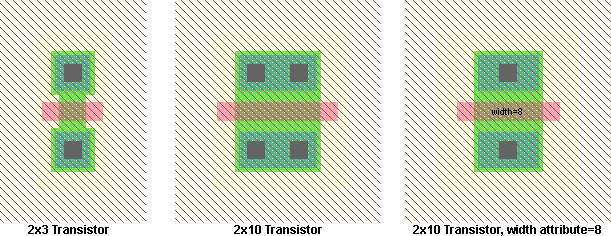

Масштабируемый транзистор слева шириной 3, а другие два - 10. Однако масштабируемый транзистор справа имеет атрибут "width" установленный в 8 и поэтому он дал "усадку". Заметьте, что этот атрибут может быть производным от параметров фасета, сказываясь на различных образцах того же фасета в разных размерах транзисторов на них.

Другая опция технологии MOSOS CMOS служит для отображения со "stick figures". Это возможно при использовании команды Technology Options... меню Technology и установки "Stick Figures".

Пользователи Electric версии 6.02 или более ранней будут иметь разные MOSIS CMOS технологии, названные "mocmossub". Эта технология пытается соответствовать набору субмикронных правил, но не делает также аккуратно, как текущая "mocmos" технология. Если у вас есть разработка в этой технологии, она будет автоматически конвертирована в новую  "mocmos" при чтении, пока вы не снимете флажок "Automatically convert to new MOSIS CMOS (автоматически конвертировать в новую MOSIS CMOS)" в "MOSIS CMOS Submicron (old)" разделе диалога.
