7-4: Технологии MOS |
|
Часть 7: ОКРУЖЕНИЕ РАЗРАБОТКИ
|
|
7-4: Технологии MOS |
|
В Electric доступны обе технологии nMOS
и CMOS со множеством разных правил
разработки. Используйте команду Change
Current Technology... меню Technology для выбора.
Есть одна nMOS технология: "nmos" (спецификации использованные в учебнике Mead и Conway).
Есть много больше CMOS технологий. Основная - это "cmos", которая использует идеализированный набор правил разработки из документа Griswold. Процесс "mocmos" имеет два слоя поликремния и до 6 слоев металла со стандартными, субмикронными или глубже, правилами (это предопределенная технология, и она описана более полно в следующем разделе). Есть даже "rcmos", использующая скругленную геометрию!
|
|
Каждая MOS технология имеет два транзистора (обогащенный и обедненный в nMOS технологиях, n и p в CMOS). Эти узлы могут приобрести серпантиновидную трассу при их подсвечивании и использовании команды Outline Edit меню Edit (см. раздел 6-10). |
|

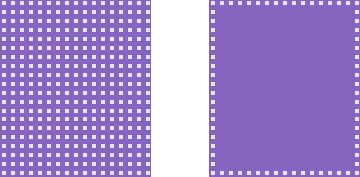

Площадка контакта в MOS технологиях автоматически увеличивает количество составляющих отрезков, когда контакт увеличивается в размере. Для очень больших контактов, однако, отображение этих отрезков может отнимать время. Таким образом, когда отображается очень большой контакт в маленьком масштабе, внутренние отрезки не прорисовываются (как показано справа). Будьте уверены, однако, что отрезки реально здесь, и появятся во всех соответствующих выводах. |
|
Хотя индивидуальные MOS узлы и дуги имеют правильное количество имплантанта вокруг них, набор таких объектов может в результате оказаться в нерегулярных границах имплантанта. Для очистки этого вы можете помещать узлы чисто слоя имплантанта, которые лучше покрывают пространство имплантатнта. Также вы может сделать это автоматически субкомандой Cover Implants команды Cleanup Facet меню Edit.
|
|
|
|
|
|
