Часть 7: ОКРУЖЕНИЕ РАЗРАБОТКИ
|
|
7-7: Технология Artwork |
|
Технология Artwork - это не обычная
технология, она предназначена для
рисунков общего назначения. Чтобы
перейти к этой технологии, используйте
команду Change Current Technology... меню
Technology и выберите "artwork".
|
|
Эта технология имеет узлы для множества типичных графических объектов, таких как прямоугольники, треугольники, окружности и стрелки. Узлы многоугольника и сплайна допускают определение произвольного вида. Текст создается субкомандой Text (nonlayout) команды New Special Object меню Edit. Конечно, узлы из всех других технологий могут быть использованы, как специальные электронные символы, когда генерируется artwork. И обратно, эти узлы artwork могут быть использованы для украшения разработки во всех других технологиях. Есть четыре разных стиля многоугольников: открытый, закрытый, заполненный и сплайновый (кривая представляется отрезками прямых). Открытый многоугольник может быть нарисован сплошными, штриховыми или толстыми линиями. Эти узлы требуют использования команды Outline Edit меню Edit для их описания. |
Окружности могут быть контурными (нормальными или толстыми) или заполненными. Вид по умолчанию - круглый, но вытягивание узла производит эллипс. Дополнительно, используя команду Get Info меню Info, контурные окружности могут быть разбиты на части окружности (от 1 до 360 градусов).
Стрелки могут рисоваться в двух разных стилях: простом или заполненном. Простая стрелка задается по умолчанию и состоит из двух линий. Заполненная выглядит лучше, поскольку сделана из многоугольников. Используйте команду Technology Options... меню Technology и установите флажок "Arrows filled" в разделе "Artwork".
Ввод "Export" создает экспорт для использования в иконках. После щелчка по этому элементу, вам будет предложено выбрать: "Wire", "Bus" или "Universal" экспорт (см. команду Icon Options... меню View).
Иллюстрации ниже показывают контурную информацию, приложенную к узлам Artwork в разных видах. В каждом виде контур имеет те же 5 точек, как показано вверху слева. Узлы интерпретируют эту контурную информацию для создания собственного вида. Заметьте, что сплайновая кривая не проходит через точки контура, а только рядом с ними.
Последняя возможность технологии Artwork - это возможность установить цвет любого из ее узлов или дуг. Используйте команду Get Info меню Info для задания цвета любого узла или дуги.
|

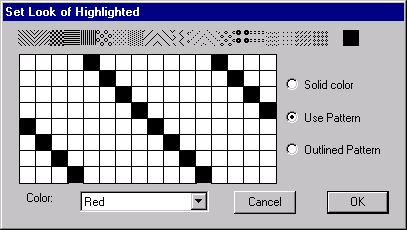

Вы можете также использовать субкоманду Artwork Color... команды Special Function меню Edit для изменения цвета или шаблона. Предопределенные шаблоны доступны в верхней части диалога. Перекрывающиеся цвета взяты из текущей цветовой палитры, которая, в свою очередь, берется из самой последней выбранной технологии (иной, чем технология Artwork). |
|
|
|
|
|
|
|
