Часть 6: РАСШИРЕННОЕ РЕДАКТИРОВАНИЕ

Если одной копии не достаточно, вам может понадобится массив объектов.

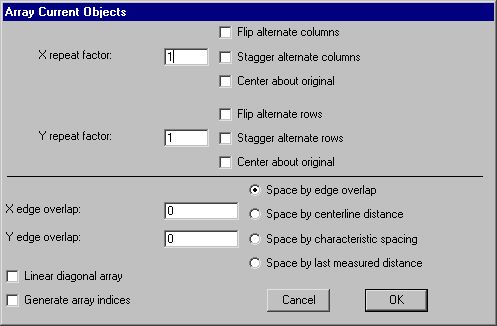

Команда Array... меню Edit берет текущие подсвеченные объекты и повторяет их много раз. Вы обозначаете репликацию в X и Y направлениях, и геометрия повторяется.

Массивы генерируются по X (строка) с Y (столбец), следуя порядку сканирования растра. Если вы запросите, чтобы чередующиеся строки или столбцы были транспонированы, тогда они отобразятся в направлении повторения. Если вы запросите. чтобы чередующиеся строки или столбцы располагались в шахматном порядке, тогда каждый элемент сдвигается в чередующемся порядке. Если вы запросите, чтобы строки или столбцы центрировались, тогда оригинальная цепь будет помещена в середину массива, а не в угол.

Есть четыре способа определить интервал: с перекрывающимся краем (edge overlap), расстоянием по осевой линии (centerline distance), параметрическим интервалом (characteristic spacing) или по измеренному расстоянию (measured distance). Размещение с перекрывающимся краем означает размещение при котором строки и столбцы будут сжаты вместе (нулевое перекрывание приведет к тому, что каждая копия в массиве будет соприкасаться с другой, для увеличения обособленности объектов можно определить отрицательное перекрывание). Расстояние по осевой линии - расстояние между центрами объектов, и определяется по размерам выделенных объектов (что приведет к касанию копий). Параметрический интервал - размещение, которое устанавливается для заданных фасет (см. раздел 3-7). Если создается массив с фасетом с параметрическим интервалом, может использоваться это значение. И, наконец, последний, по измеренному расстоянию, способ может использоваться для задания интервалов массива (используйте команду Measure Distance меню Info для задания этого размещения). Заметьте, что предопределенная единица для ввода значения - это лямбда (lambda), пока явно не задана другая единица (см. раздел 7-2).

Флаг "Linear diagonal array (линейный диагональный массив)" означает, что массив линейный (один из факторов повтора должен быть 1), но что оба правила дистанцирования будут приложены. Тем не менее, создается единственная линия, проходящая диагонально.

Флаг "Generate array indices (генерировать индексы массива )" требует, чтобы вводы массива отрисовывались с индексной информацией. Когда он установлен, вводы массива имеют метки с индексом каждого ввода. Оригинальная копия помечается "0-0", а копия справа "1-0". Эти имена - просто видимые ярлыки, которые не имеют отношения к содержимому (используйте команду Get Info меню Info для установки и удаления этих имен).
