Часть 6: РАСШИРЕННОЕ РЕДАКТИРОВАНИЕ
|
|
6-5: Распространение схем |
|
При интенсивном размещении схем,
определенных слишком близко друг к
другу или слишком далеко, может помочь
система ограничений Electric. Все, что нужно
сделать - это сделать все дуги в
пространстве жесткими (rigid), и переместить
один узел. Конечно, вам, возможно,
понадобится переместить более одного
узла, если тот, что вы обозначили, не
соединен со всем остальным, что вы
намерены переместить. Также вы должны
удостовериться, что дуги, соединения
которых проходят через границы области,
не жесткие (nonregid). В завершение, задание
дуг как жесткие, должно быть сделано
временно, так, чтобы не испортить
существующие установки ограничений.
Все эти операции поддерживаются командой
Spread... меню Edit.
|

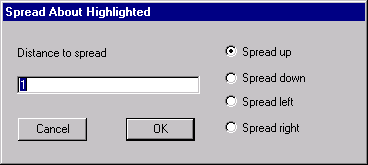

Командой Spread... подсвеченный узел становится точкой фокусировки, вокруг которой перемещаются объекты. Открывается диалог, в котором обозначаются размещение и направление (вверх, вниз, налево или направо). Уникальная линия проходит через центр подсвеченного узла, и все, что выше, ниже, слева или справа от линии перемещается выбранным размещением. Отрицательный прирост расстояния сжимает цепь. Заметьте, что предопределенной единицей для вводимого значения служит лямбда (lambda), пока явно не задана другая единца (см. раздел 7-2). |
|
Другой способ распространения или сжатия цепи - использование инструмента уплотнения (см. раздел 9-11).
|
|
|
|
|
|
