Часть 6: РАСШИРЕННОЕ РЕДАКТИРОВАНИЕ

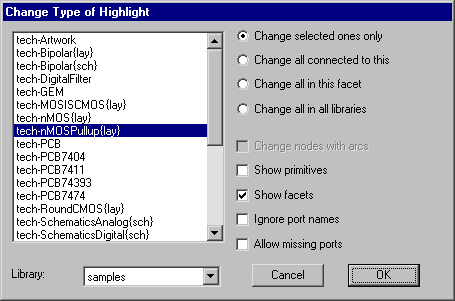

Команда Change... меню Edit удаляет текущий подсвеченный узел или дугу и заменяет их новыми другого типа. Тот же самый эффект может быть получен копированием одного из объектов с последующей вставкой его поверх другого (см. раздел 6-1). Есть диалог, в котором показаны возможные замещения. Для замены узла вы можете выбрать примитивы из текущей технологии, фасеты из текущей библиотеки, или оба варианта.

При замене дуги существующие узлы на любом конце должны быть способны поддержать замену соединения у нового типа дуги. Если установлено "Change nodes with arcs (менять узлы с дугами)", для поддержания соединения будут заменены узлы в соответствии с новым типом дуги.

При замене узла существующие дуги на нем должны быть способны правильно изменить соединение с новым узлом. Однако размеры заменяемых объектов могут различаться, а компоновка приспособлена. Electric определяет, какие порты на замещаемом узле использовать, проверяя имена и положение портов. Если порты выравнены корректно, но именованы не одинаково, этот подбор прерывается. Установите "Ignore port names (игнорировать имена портов)", чтобы закрыть имена для подбора и использовать только информацию о положении. Если новый узел пропускает существенный порт, так что существующие провода не могут быть присоединены, тогда замена будет прекращена, если не будет выбрано "Allow missing ports (позволить пропускать порты)".

Наряду с замещением текущих подсвеченных узлов или дуг, возможно определить замену множества других объектов того же типа. Клавиша "Change all connected to this (заменить все соединенное с этим)" предписывает, чтобы что-либо того же типа, соединенное с подсвеченным объектом, было также заменено. Клавиша "Change all in this facet (заменить все в этом фасете)" предписывает, чтобы все в текущем фасете того же типа, что и подсвеченный объект, также было заменено. Клавиша "Change all in this library (заменить все в этой библиотеке)" делает замену всего в текущей библиотеке.

Специальные соображения

Некоторые узлы Schematic используют параметры для последующего их описания. Например, электролитический конденсатор - это в действительности только конденсатор с параметром "электролитический - electrolytic" на нем. Следовательно, вы можете заменить узел на конденсатор, но никак на электролитический конденсатор, поскольку его нет в списке. Однако после замены вы можете воспользоваться командой Get Info меню Info для задания параметра и возвращения его к электролитическому конденсатору. Помимо конденсаторов параметры могут быть у диодов, транзисторов, источников и двух-портовых элементов (примитивы с четырьмя соединениями, такие как VCCS).

Поскольку дуги могут соединяться только к некоторым типам узлов, могут возникать трудности при их совместном замещении. Например, если вы хотите конвертировать все Metal-1 в Metal-2, тогда вы должны заменить все дуги Metal-1 на дуги Metal-2, и вы должны заменить все Metal-1-Pins (выводы) на Metal-2-Pins. Это невозможно сделать ни все сразу, ни какими либо манером в два приема (вы не можете заменить дуги, поскольку выводы не будут присоединяться к новому типу, и вы не можете заменить выводы, поскольку дуги не будут присоединяться к новому типу).

Решение проблемы в использовании универсальной дуги и универсального вывода (из основной технологии, см. раздел 7-9). Эти компоненты могут присоединяться к любым другим, так что они могут использоваться в качестве промежуточных "заглушек - placeholders". Решение для преобразования Metal-1 в Metal-2 следующее:

• Заместить все дуги Metal-1 дугами Universal.

• Заместить все Metal-1-Pins на Metal-2-Pins.

• Заместить все Universal дуги на Metal-2.
