Часть 9: ИНСТРУМЕНТЫ


plug

9-3: Проверка электрических правил

plug


Программа проверки электрических правил (ERC) - это набор средств для проверки поведения схемы без симуляции. В настоящий момент проверка, которая выполняется, это проверка областей карманов CMOS чипа.

Для запуска ERC используйте субкоманду Analyze Wells (анализ карманов) команды Electrical Rules меню Tools. Это может потребовать времени, и если это занимает слишком много времени, вы можете прервать процесс клавишей прерывания (interrupt key) (см. раздел 1-9).

После того, как анализ завершен, вы можете просмотреть ошибки, вводя:

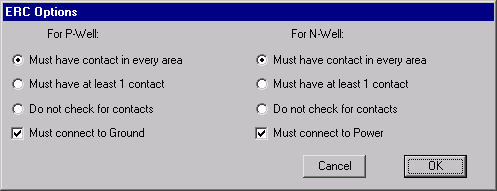

Контролер электрических правил  (Electrical Rules Checker) должен удостовериться, что есть well-контакты в каждой области кармана (well). Вы можете ослабить это ограничение командой ERC Options... Диалог позволит вам запросить, чтобы был только 1 well -контакт где-нибудь на чипе. Вы можете также проинструктировать ERC игнорировать контакты полностью.

Figure 9.15

 ERC также проверяет правила интервалов между областями карманов. Хотя это обычно владения Design Rule Checker (контролера правил разработки), там это не выполняется, поэтому выполняется здесь.

ERC также проверяет, чтобы было соединение с питанием и землей в надлежащих местах. Вы можете отменить эту проверку в диалоге ERC Options...

И, наконец, ERC сообщает о максимальном расстоянии от well-контакта до любой точки на кармане (well). Это полезно, когда нужна уверенность, что есть достаточно контактов для каждой области.
