5-5: Предопределенные свойства дуг |
|
Часть 5: СВОЙСТВА СОЕДИНЕНИЙ
|
|
5-5: Предопределенные свойства дуг |
|
Диалог Get Info и все команды меню
Arc сказываются на существующих
дугах, особенно на подсвеченных в тот
момент. Чтобы это влияние сказалось в
будущем, когда дуга создается, используйте

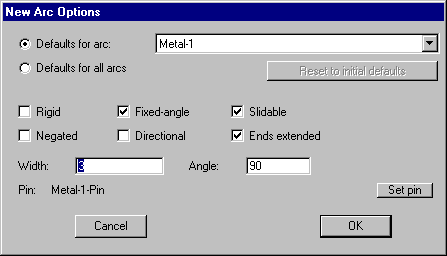

команду New Arc Options... меню Arc.
|
Появляющийся диалог позволит вам установить предопределение для специальных типов дуг или всех в последствии создаваемых дуг. Когда установки определены для специальных дуг, установите верхний флажок и затем выберите дугу из списка. |
|
Когда установки определяются для всех дуг, используйте флажок внизу диалога. Когда вы задаете определения для всех дуг, вы можете использовать клавишу "Reset to initial defaults" для восстановления начальных установок. Заметьте, что единицей по умолчанию для вводимых значений является лямбда (lambda), пока не будет специально назначена другая единица (больше о лямбде есть в разделе 7-2).
Ограничения жесткости, фиксированного угла и скольжения могут управляться в этом диалоге, как и свойства инверсии, направленности и удлинения конца. Также возможно предопределить ширину и угол для вновь создаваемых дуг. Поле угла - предопределенное наращивание (инкремент) угла в градусах для вновь создаваемых дуг (90 для Manhattan, 45 для Manhattan плюс 45-градусов углов, и 0 для любого угла). "Pin" - это узел по умолчанию для использования при связывании двух из этих дуг.
|
|
|
|
|
|
