Это меню позволяет вам манипулировать библиотеками ячеек, которые обычно читаются и записываются одновременно. Помимо базовых манипуляций это меню разрешает чтение и запись библиотек в разных форматах, включая CIF (Caltech Intermediate Format), GDS II (Calma's stream format), EDIF (the Electronic Design Interchange Format) и PostScript (a popular printer interface format).
Эта команда создает новую библиотеку без фасета. Она становится текущей библиотекой. Используйте команду Edit Facet... из меню Facets для создания схемы.
Эта команда читает библиотеку фасета с диска. Диалог помогает вам выбрать файл. Множество библиотек могут располагаться в памяти одновременно.
Эти команды позволяют читать библиотеку во внешних замещаемых форматах. Возможные форматы файлов показаны в подменю. Для CIF, GDS II и DXF проверка правил разработки невозможна из-за появления неизбежных ошибок, содержащихся в не соединенной геометрии.
|
|
CIF |
Эта команда читает Caltech Intermediate Format (CIF) файл с диска и создает новую библиотеку для содержания схемы. Заметьте, что CIF не содержит информации связности, так что новая библиотека будет иметь только прямоугольную (polygonal) информацию, а не топологическую. Для определения имен CIF слоев, которые будут соответствовать таким же в текущей технологии, используйте субкоманду CIF Options... команды IO Options. |
|
|
GDS II |
Эта команда читает Stream (GDS II) файл с диска и создает новую библиотеку для содержания схемы. В Windows вы можете выбрать множество GDS файлов, и они будут все прочитаны в текущую библиотеку. Заметьте, что GDS не содержит информации связности, так что новая библиотека будет иметь только прямоугольную (polygonal) информацию, а не топологическую. Для определения количества слоев GDS, которые будут соответствовать таким же в текущей технологии, используйте субкоманду GDS Options... команды IO Options. |
|
|
EDIF |
Эта команда читает Electronic Design Interchange Format (EDIF) файл с диска и создает новую библиотеку для содержания схемы. |
|
|
VHDL |
Эта команда читает VHDL файл с диска и создает библиотеку для содержания схемы. |
|
|
LEF |
Эта команда читает Library Exchange Format (LEF) файл с диска и создает новую библиотеку для содержания схемы. |
|
|
DEF |
Эта команда читает Design Exchange Format (DEF) файл с диска и создает новую библиотеку для содержания схемы. |
|
|
DXF |
Эта команда читает AutoCAD DXF файл с диска и создает новую библиотеку для содержания компоновки. Заметьте, что DXF не содержит информации связности, так что новая библиотека будет иметь только прямоугольную (polygonal) информацию, а не топологическую. Вы должны переключиться на "Artwork" технологию до чтения DXF, и должны использовать субкоманду DXF Options... команды IO Options для задания ассоциаций слоя. |
|
|
SDF |
Эта команда читает Standard Delay Format (SDF) файл с диска и аннотирует текущую библиотеку информацией тестового вектора. До того, как эти данные могут быть использованы симулятором, одна из этих трех установок (Typical, Minimum или Maximum) должны быть выбрана с помощью субкоманды Annotate Delay Data (ALS) команды Simulate меню Tools. |
|
|
SUE |
Эта команда читает Schematic User Environment (SUE) файл с диска и добавляет схему в текущую библиотеку. |
|
|
Readable Dump |
Readable Dump файлы содержат всю информацию в библиотеке Electric, исключая то, что они ASCII (читаемые). Эта команда читает подобный файл, позволяя библиотекам легко переноситься с других компьютеров. |
|

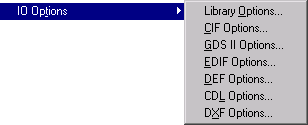

Эта команда позволяет вам управлять способом, которым библиотеки записываются, и также управлять внешними форматами, такими как CIF, GDS II, EDIF, DEF, CDL и DXF. |
|
|
|
Команда Library Options... позволяет вам управлять, будет ли создаваться резервный файл, когда библиотеки сохраняются. Вы можете выбрать резервирование (backup) последней библиотеки (которая переименовывается так, что имеет "~" в конце) или резервирование истории файлов библиотеки (которая переименовывается формирователем файла библиотеки так, что дата ее создания становится частью ее имени). Вы можете также запросить, чтобы база данных была проверена на последовательность во время записи. |
|
Команда CIF Options... позволяет вам управлять ассоциациями слоя CIF и многими другими аспектами чтения и записи CIF. |
|
|
|
Команда GDS Options... позволяет вам управлять ассоциациями слоя GDS и многими другими аспектами чтения и записи GDS. |
|
Команда EDIF Options... позволяет вам управлять тем, что будет ли вывод EDIF записывать схему или отображение netlist. Она также управляет масштабом ввода EDIF. |
|
|
|
Команда DEF Options... позволяет вам управлять тем, какой тип внутреннего соединения записывается в DEF файл. |
|
Команда CDL Options... управляет вывод CDL предоставлением библиотечной информации и опциями конверсии. |
|
|
|
Команда DXF Options... позволяет вам управлять ассоциациями DXF слоя и тем, что будет ли ввод DXF иметь иерархическое хранение или плоское, будут ли все слои читаться, а коэффициент масштабирования использоваться при вводе. |
Эта команда удаляет текущую библиотеку. Поскольку библиотека всегда должна быть, эта операция не работает, если есть только одна библиотека.
Эта команда записывает текущую библиотеку на диск. Изменения становятся неизменными в этой точке.
Эта библиотека позволяет переименовать текущую библиотеку перед записью на диск. И библиотека, и файл на диске переименовываются.
Эта команда записывает все измененные библиотеки на диск. Изменения становятся неизменными в этой точке.
|
Эта команда записывает всю или часть текущей библиотеки на диск во внешнем замещаемом формате. Возможные форматы показаны в подменю. |
|
|
|
CIF |
Эта команда записывает CIF (Caltech Intermediate Format) описание текущего фасета на диск. Описание включает все, что ниже в иерархии. Для определения имен слоев CIF, которые будут использоваться, примените субкоманду CIF Options... команды IO Options. |
|
|
GDS II |
Эта команда записывает описание Calma GDS II текущего фасета на диск. Описание включает все, что ниже в иерархии. Для определения количества слоев GDS, которые будут использоваться, примените субкоманду GDS Options... команды IO Options. |
|
|
EDIF |
Эта команда записывает описание EDIF (Electronic Design Interchange Format) текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только связность, но не компоновку. |
|
|
LEF |
Эта команда записывает описание LEF (Library Exchange Format) текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только связность, но не компоновку. |
|
|
CDL |
Эта команда записывает описание CDL (a Cadence netlist format) текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только связность, но не компоновку. |
|
|
EAGLE |
Эта команда записывает описание EAGLE текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только связность, но не компоновку. |
|
|
ECAD |
Эта команда записывает описание ECAD текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только связность, но не компоновку. |
|
|
PADS |
Эта команда записывает описание PADS текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только связность, но не компоновку. |
|
|
DXF |
Эта команда записывает описание AutoCAD DXF текущего фасета на диск. Описание включает все, что ниже в иерархии. Оно содержит только геометрию, но не связность. |
|
|
L |
Эта команда записывает описание текущего фасета в язык "L", читаемый GDT средством разработки (tools). |
|
|
PostScript |
Эта команда записывает описание текущего фасета в язык "PostScript", графический формат, используемый многими принтерами. |
|
|
HPGL |
Эта команда записывает описание текущего фасета в язык "HPGL", графический формат, используемый многими принтерами. |
|
|
Readable Dump |
Эта команда записывает текущую библиотеку в ASCII формат, который может быть протирован на другой компьютер и все еще читаем в Electric. |
Эта команда выбирает существующую библиотеку как текущую. Библиотека должна быть прочитана с диска.
Эта команда позволяет вам переименовать текущую библиотеку.
Эта команда приводит к тому, что текущий фасет будет распечатан. На UNIX системах создается временный PostScript файл и отправляется на принтер. Другой способ печати - использовать опции Write PostScript и Write HPGL команды Export (выше).
|
Эта команда предоставляет некоторое количество опций для печати, включая выбор того, какая часть схемы берется для печати, включается ли дата, и какой принтер используется (UNIX только). Для вывода PostScript вы можете управлять инкапсуляцией, иерархией, цветом, размером страницы и поворотом образа. Вывод PostScript также позволяет вам установить параметры для каждого фасета: синхронизация с файлом и масштаб EPS. Для HPGL вывода вы можете управлять установками масштаба и версией HPGL. |
|
Это команда выхода из Electric. Если библиотеки были изменены, но не записаны на диск, вам будет предложено подтвердить, что вы уверены в том, что выходите из программы.
|
|
|
|
|
|
