Часть 2: ОСНОВЫ РЕДАКТИРОВАНИЯ
|
|
2-5: Изменение размера |
|
Для изменения размера узла выберите его и вызовите субкоманду Interactively команды Size меню Edit. Самый дальний от курсора угол узла останется зафиксирован, в то время, как самый ближний будет вытягиваться за курсором. Со щелчком любой клавиши размер узла изменится. Чтобы заставить меняться только один размер, удержите клавишу Control, пока перетаскиваете угол.
|
|
Чтобы изменить размер более, чем одного узла за раз, выберите узлы и используйте субкоманду All Selected Nodes. Диалог позволяет вам установить размеры по X и Y выделенных узлов. Если вы оставите поле одного из этих размеров пустым, эта координата не изменится. |
Для изменения размера дуги следуйте похожей процедуре. Выберите дугу и вызовите субкоманду Interactively. Заметьте, что дуга вытягивается от ее центра, а край следует за курсором. Щелкните клавишей, чтобы зафиксировать изменение. Для изменения размера более, чем одной дуги за раз, выберите дуги и используйте субкоманду All Selected Arcs.
|

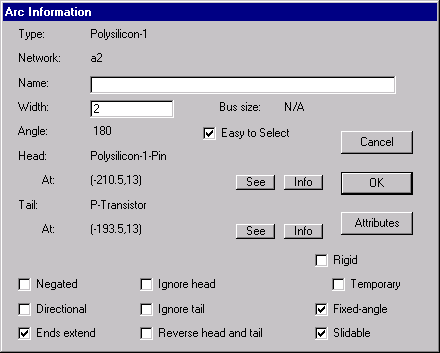

Другой способ изменения размера - выбрать узел или дугу, а затем использовать команду Get Info меню Info. Введите новый размер по X и Y в диалог для узлов; введите новую ширину в диалог для дуг. Диалог Get Info для дуг также имеет опцию "Easy to Select", и, если вы сбросите ее, вы должны будете использовать клавишу special select (специальный выбор) для выбора дуг в дальнейшем. |
|
Заметьте, что когда вводятся размеры в диалоге, определяется размер подсвечиваемой области. Для типичного MOS транзистора подсвечиваемая область (где активный и поликристаллический кремний пересекаются) это 2x3, хотя сам компонент много больше, если вы включили "выглядывающими" четыре перекрывающиеся области. Активная CMOS дуга отображается подсвеченной только в ее активной области, хотя полная дуга имеет внедренные области, которые много больше. Также отметьте, что размеры по X и Y узла будут менять друг друга, если узел поворачивается на одной из сторон. В заключении заметьте, что единица по умолчанию для вводимого значения - это лямбда (lambda), пока не будет явной ссылки на другую единицу (больше информации по лямбде в разделе 7-2).
|
|
|
|
|
|
