Часть 8: СОЗДАНИЕ НОВОГО ОКРУЖЕНИЯ


plug

8-7: Фасеты дуг

plug




Создание и удаление фасет дуг

Дуги - это проводники в технологии, и они конструируются из частей геометрии на слоях.

Для редактирования существующей дуги используйте команду Edit Primitive Arc... (редактировать примитив дуги) меню Technology, а для создания новой дуги субкоманду New Primitive Arc... команды New Primitive. После редактирования дуги следующая может редактироваться командой Edit Next Primitive (редактировать следующий примитив). Текущая дуга может удаляться командой Delete this Primitive (удалить этот примитив). Также вы можете переименовать дугу командой Rename Cell... (переименовать ячейку) меню Facets, но не забывайте использовать имя "arc-" впереди (то есть, старое имя - "arc-polysilicon", а новое "arc-gate"). И, наконец, вы можете реорганизовать очередность дуг в списке, используя субкоманду Reorder Primitive Arcs команды Reorder Primitives.

Редактирование специальной информации дуги

Фасеты дуги показывают образец дуги слева, а несколько фрагментов текстовой информации справа. Текстовая информация может быть обновлена подсвечиванием с последующим использованием клавиши technology edit.

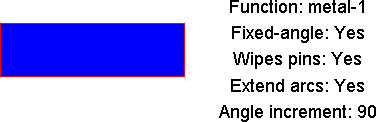

Figure 8.8

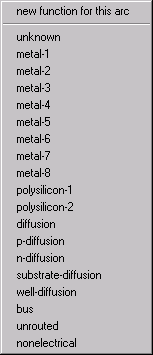

Figure 8.9

Элементы "Function" описывают функции дуг, которые образуют другой набор, чем функции слоев. Как с функциями слоев, функции дуги должны быть тщательно продуманы. Дуга кармана, которая содержит слой кармана, и не содержит диффузного элемента (то есть, противоположного допированию кармана)  не должна быть определена, как "diffusion", она должна определяться как "well-diffusion". Этим предотвращается некорректное добавление экстрактром SPICE любых p или n легированных областей, находящихся в дуге кармана, к области истока или стока  транзистора в той же сети. Ничего не значит, что дуга элемента не может содержать слоя кармана. Дуги элемента будут декларированы, как "p-diffusion" или "n-diffusion", и их слой кармана будет поддержан должным образом; связность дуги реально определяется  слоем диффузионного элемента. Например, дуга p-элемента будет иметь N-карман или N нижний слой под ней, а диффузия p-типа будет заканчиваться, как часть стока или истока P транзистора, к которому она присоединена.

Элемент "Fixed-angle" позволяет вам выбрать, будут или нет предопределенные дуги этого типа отрисовываться с фиксированными углами (обычно фиксированный угол определяется полем "Angle increment (приращение угла)" ниже. Во многих технологиях компоновки корректное задание - "yes".

Элемент "Wipes pins" позволяет вам выбрать, будут или нет эти дуги полностью стирать выводы присоединения (разумный статус - "yes", поскольку выводы рисуются в том же слое и не будут видны в любом случае).

Элемент "Extend arcs" позволяет вам выбрать, будут или нет эти дуги расширяться поперек их концов на половину их ширины (обычно - "yes").

Элемент "Angle increment" - это привилегированная зернистость угла этого типа дуги (типичное значение "90", требуемое Manhattan дугами).

Редактирование геометрии дуги

В дополнение к информации выше, дуга должна также описываться фрагментами геометрии на разных слоях. Таким образом, дуга-прототип должна быть нарисована в этом фасете. Длина дуги не важна, но меньшие размеры предполагают ширину, и определяют задание по умолчанию для этого типа дуги.

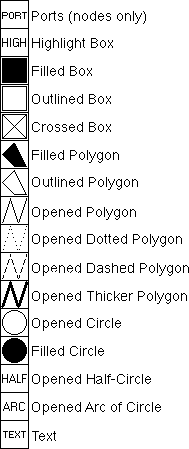

Figure 8.10

Используйте элементы компонентного меню слева для создания новых слоев. Типичный слой в технологии IC - это Filled box (третий сверху).

После создания геометрии она может перемещаться и масштабироваться стандартными командами Electric. Не забывайте сохранять всю геометрию дуги отдельно от информационных сообщений в фасете так, чтобы редактор технологии мог различить ее. Когда фрагмент геометрии создан, его слой может быть задан подсвечиванием его и использованием клавиши technology edit. После чего будет представлено меню с возможными слоями (игнорируйте последний элемент - "SET-MINIMUM-SIZE", который используется только с узлами).

Figure 8.11

Помимо слоев геометрии графическое описание дуги должно иметь подсвеченный слой для указания, где дуга будет оконтурена, когда используется в схеме. Хотя подсвечивание обычно отрисовывается вокруг контура всех геометрий, слои имплантанта могут расширятся поперек подсветки (см. CMOS диффузные дуги в качестве примера этого). Выберите "HIGH" элемент в компонентном меню для создания этого слоя специального типа.

После того, как геометрия была создана, может возникнуть некое замешательство, куда ее? Чтобы это определить, используйте команду Identify Primitive Layers (отождествить слои примитивов), которая временно пометит каждый фрагмент геометрии в фасете дуги.
